Przewodnik po elementach złącznych ze stali nierdzewnej: Objaśnienie śrub sześciokątnych, nakrętek, wkrętów i podkładek płaskich

Jakie są Łączniki ze stali nierdzewnej i dlaczego mają one znaczenie?

Łączniki ze stali nierdzewnej to elementy mechaniczne służące do łączenia, zabezpieczania lub pozycjonowania dwóch lub więcej części razem. Tym, co odróżnia je od standardowych elementów złącznych ze stali węglowej, jest ich skład — zawierają minimum 10,5% chromu, który reaguje z tlenem, tworząc na powierzchni pasywną warstwę tlenku. Ta niewidoczna powłoka naprawia się w sposób ciągły, zapewniając elementom złącznym ze stali nierdzewnej wyjątkową odporność na rdzę, korozję i plamy w szerokim zakresie środowisk. Niezależnie od tego, czy pracujesz w budownictwie morskim, przetwórstwie spożywczym, zakładach chemicznych, architekturze zewnętrznej, czy w codziennych zastosowaniach domowych, elementy złączne ze stali nierdzewnej zapewniają długoterminową niezawodność, której inne materiały po prostu nie mogą dorównać.

Najczęściej stosowanymi gatunkami elementów złącznych ze stali nierdzewnej są gatunki 304 i 316. Gatunek 304 nadaje się do zastosowań ogólnych, w tym w budownictwie wewnętrznym, maszynach i lekkich zastosowaniach na zewnątrz. Klasa 316 zawiera molibden, który zwiększa jej odporność na chlorki i słoną wodę, co czyni go preferowanym wyborem w środowiskach przybrzeżnych, morskich i chemicznych. Zrozumienie tych gatunków pomoże Ci wybrać odpowiedni łącznik do danego zadania – decyzja, która bezpośrednio wpływa na trwałość i bezpieczeństwo Twojego montażu.

Śruby z łbem sześciokątnym ze stali nierdzewnej : Struktura, standardy i selekcja

Śruby z łbem sześciokątnym ze stali nierdzewnej, powszechnie nazywane śrubami sześciokątnymi, są jednymi z najczęściej stosowanych elementów złącznych zarówno w zastosowaniach przemysłowych, jak i budowlanych. Posiadają sześcioboczną główkę, która umożliwia łatwe dokręcanie za pomocą klucza lub nasadki, całkowicie lub częściowo gwintowany trzpień i są przeznaczone do stosowania z nakrętką lub gwintowanym otworem. Łeb sześciokątny zapewnia dużą powierzchnię nośną i przenosi znaczny moment obrotowy bez uszkadzania łba elementu złącznego, dlatego do połączeń konstrukcyjnych o wysokiej wytrzymałości wybiera się śruby sześciokątne.

Śruby te są produkowane zgodnie z międzynarodowymi normami, takimi jak ISO 4014 (częściowo gwintowany), ISO 4017 (pełny gwint), DIN 931 i DIN 933. W Ameryce Północnej norma ASME B18.2.1 reguluje śruby sześciokątne calowe. Wybierając śruby sześciokątne ze stali nierdzewnej, należy wziąć pod uwagę rodzaj gwintu (metryczny lub imperialny), średnicę, skok gwintu i długość. Zbyt krótka śruba nie będzie wchodzić w wystarczającą liczbę gwintów, aby zapewnić bezpieczne połączenie; zbyt długi może niebezpiecznie wystawać lub kolidować z sąsiednimi elementami.

Typowe zastosowania śrub sześciokątnych ze stali nierdzewnej

• Połączenia stalowe konstrukcyjne w mostach i budynkach narażonych na działanie czynników atmosferycznych
• Armatura pokładowa, budowa łodzi i budowa doków
• Urządzenia do przetwarzania żywności i napojów wymagające warunków sanitarnych
• Kołnierze rurociągów i zbiorniki ciśnieniowe zakładów chemicznych
• Systemy HVAC i zewnętrzne obudowy mechaniczne

Nakrętki sześciokątne ze stali nierdzewnej i nakrętki standardowe: różnice i zastosowania

Nakrętki sześciokątne ze stali nierdzewnej są standardowym odpowiednikiem śrub sześciokątnych. Posiadają gwint wewnętrzny i sześciostronną zewnętrzną część, która umożliwia dokręcenie kluczem. Dostępne w wersjach o pełnej wysokości (standard) i cienkich/zacinających się, nakrętki sześciokątne są produkowane zgodnie z normami ISO 4032, ISO 4033, DIN 934 i innymi równoważnymi normami. W połączeniu ze śrubą sześciokątną ze stali nierdzewnej tworzą kompletne, odporne na korozję połączenie śrubowe, odpowiednie do wymagających warunków.

Oprócz tradycyjnych nakrętek sześciokątnych, nakrętki ze stali nierdzewnej są dostępne w kilku wyspecjalizowanych postaciach, z których każda została zaprojektowana pod kątem określonych potrzeb. Nakrętki zabezpieczające z wkładką nylonową (odpowiednik ISO 7042) wykorzystują nylonowy kołnierz, aby zapobiec luzowaniu wywołanemu wibracjami – co jest cechą krytyczną w zastosowaniach motoryzacyjnych i maszynowych. Nakrętki kołnierzowe zawierają zintegrowany kołnierz przypominający podkładkę, który rozkłada obciążenie na większym obszarze, zmniejszając potrzebę stosowania oddzielnej podkładki. Nakrętki kołpakowe (nakrętki żołędziowe) zakrywają odsłonięte końce śrub ze względów estetycznych i zapobiegają uszkodzeniu gwintu. Zrozumienie, jakiego typu nakrętki użyć, jest tak samo ważne, jak wybór właściwej śruby.

Rodzaje nakrętek ze stali nierdzewnej w skrócie

Śruby ze stali nierdzewnej: wybór odpowiedniego łba i typu napędu

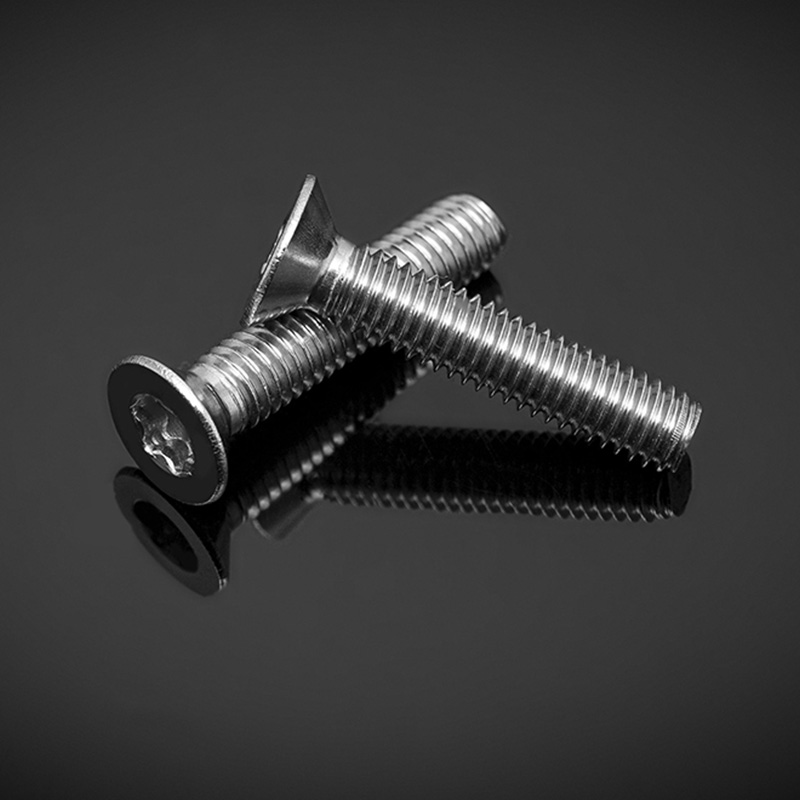

Śruby ze stali nierdzewnej różnią się od śrub tym, że są zazwyczaj zaprojektowane do wkręcania bezpośrednio w materiał bez konieczności stosowania nakrętki. Są dostępne z ogromną różnorodnością typów głowic i typów napędów, a każdy z nich oferuje określone korzyści w zależności od zastosowania. Najważniejszą decyzją przy wyborze wkrętów ze stali nierdzewnej jest dopasowanie rodzaju łba i rodzaju napędu do środowiska instalacji, wymagań dotyczących obciążenia i pożądanego wyglądu.

Śruby z łbem stożkowym mają niskoprofilową, zaokrągloną górę i szeroką powierzchnię nośną, dzięki czemu nadają się do ogólnych prac montażowych. Wkręty z łbem stożkowym (z łbem płaskim) są osadzone równo z powierzchnią materiału — niezbędne w zastosowaniach, w których wystające łby stwarzają zagrożenie dla bezpieczeństwa lub kolidują z ruchomymi częściami. Wkręty z łbem kratownicowym mają wyjątkowo szeroki, niskoprofilowy łeb do stosowania w cienkich lub miękkich materiałach. W przypadku zastosowań w drewnie na zewnątrz powszechnie stosuje się samogwintujące wkręty ze stali nierdzewnej z łbem trąbkowym do mocowania tarasów, bocznic i ogrodzeń, ponieważ ściskają materiał powierzchniowy bez jego pękania.

Typy dysków i kiedy ich używać

• Phillips (PH): Najpopularniejszy typ napędu na świecie. Łatwy w użyciu z elektronarzędziami, ale podatny na wyślizgiwanie się (poślizg) pod wpływem wysokiego momentu obrotowego.
• Szczelinowe: Prosta konstrukcja z jednym gniazdem. Preferowany w zastosowaniach wymagających niskiego momentu obrotowego i precyzyjnych oraz przy konserwacji starszych maszyn.
• Torx (TX / gwiazda): Sześciopunktowy napęd gwiazdowy z doskonałym przenoszeniem momentu obrotowego i minimalnym rozstawem krzywki. Idealny do bardzo wytrzymałego lub wielokrotnego montażu/demontażu.
• Pozidriv (PZ): Ulepszona konstrukcja Phillipsa zapewniająca lepsze zaangażowanie bitów. Standard w europejskim budownictwie i stolarce.
• Gniazdo sześciokątne (imbusowe): Wewnętrzny napęd sześciokątny do użytku z kluczami imbusowymi lub bitami sześciokątnymi. Powszechnie stosowane w maszynach, meblach i ukrytych mocowaniach.

Jedna ważna uwaga dotycząca stosowania śrub ze stali nierdzewnej: zatarcie stwarza realne ryzyko. Zatarcie występuje, gdy gwinty śruby i nakrętki ze stali nierdzewnej zacierają się razem w wyniku tarcia i ciepła wytwarzanego podczas dokręcania, co sprawia, że ​​demontaż jest prawie niemożliwy bez uszkodzenia łącznika. Aby zapobiec zatarciu, należy zawsze stosować smar przeciwzatarciowy lub elementy złączne z różnych gatunków stali nierdzewnej (np. śrubę 316 z nakrętką 304). Zmniejszenie prędkości dokręcania również znacznie zmniejsza ryzyko zatarcia.

Podkładki płaskie ze stali nierdzewnej: rozkład obciążenia i ochrona powierzchni

Płaska podkładka ze stali nierdzewnej to cienka płytka w kształcie dysku z centralnym otworem o wymiarach pasujących do śruby lub trzpienia śruby. Choć może wydawać się drobnym dodatkiem, jego rola w łączonym złączu jest funkcjonalnie znacząca. Płaskie podkładki rozkładają obciążenie dociskowe nakrętki lub łba śruby na większą powierzchnię, co zapobiega przeciąganiu się elementu złącznego przez bardziej miękkie materiały i zmniejsza uszkodzenia powierzchni zaciskanej części. Jest to szczególnie ważne w przypadku mocowania do drewna, plastiku, aluminium lub innych materiałów bardziej miękkich niż stal nierdzewna.

Płaskie podkładki ze stali nierdzewnej chronią również wykończenie powierzchni łączonego materiału. Kiedy łeb nakrętki lub śruby obraca się bezpośrednio na pomalowanej lub wypolerowanej powierzchni, powoduje to zarysowania i żłobienia. Płaska podkładka pomiędzy łbem łącznika a powierzchnią eliminuje to uszkodzenie. W zastosowaniach elektrycznych podkładka służy również jako szczelina izolacyjna, gdy jest używana z podkładkami nylonowymi lub gumowymi pod nią. Standardowe podkładki płaskie ze stali nierdzewnej są produkowane zgodnie z normami DIN 125A, ISO 7089 i ISO 7090 (ze fazowaniem), w rozmiarach od M2 do M64 w rozmiarach metrycznych i równoważnych rozmiarach imperialnych.

Kiedy stosować podkładki płaskie

• Pod łbami śrub i nakrętkami podczas mocowania do drewna, kompozytów lub miękkich metali
• W przypadku otworów o dużych rozmiarach lub szczelinach, przez które w przeciwnym razie przechodziłby łeb śruby
• Do ochrony polerowanych lub malowanych powierzchni przed uszkodzeniami kontaktowymi podczas dokręcania
• W połączeniu z podkładkami sprężystymi (zabezpieczającymi) zapewnia płaską powierzchnię osadzania podkładki zabezpieczającej
• W kołnierzowych połączeniach rurowych, aby zapewnić równomierne osadzenie uszczelki na powierzchni kołnierza

Jak dopasować elementy złączne ze stali nierdzewnej w celu uzyskania kompletnego zespołu

Wybór poszczególnych elementów złącznych to tylko połowa zadania — prawidłowe złożenie ich w kompletne, niezawodne połączenie wymaga odpowiedniego gatunku śrub, gatunku nakrętek, rozmiaru podkładki i przygotowania powierzchni. Niedopasowanie któregokolwiek z tych elementów może prowadzić do uszkodzenia złącza, korozji lub trudności w konserwacji. Poniższe praktyczne wskazówki pomogą zapewnić, że elementy złączne ze stali nierdzewnej będą działać zgodnie z przeznaczeniem przez cały okres ich użytkowania.

Najpierw dopasuj klasę wszystkich komponentów. Jeśli używasz śruby sześciokątnej ze stali nierdzewnej 316, użyj nakrętek i podkładek ze stali nierdzewnej 316. Mieszanie gatunków niekoniecznie powoduje natychmiastową awarię, ale może spowodować różnicę potencjałów galwanicznych lub niespójną odporność na korozję, która z czasem osłabia złącze. Po drugie, sprawdź kompatybilność gwintu: zarówno śruba, jak i nakrętka muszą mieć ten sam standard gwintu (metryczny lub imperialny UNC/UNF) i ten sam skok. Metryczna śruba M10 o skoku 1,5 mm wymaga nakrętki o tej samej specyfikacji — gwintowanie krzyżowe z niewłaściwą nakrętką zniszczy oba elementy.

Po trzecie, odpowiednio dobierz rozmiar swojej płaskiej podkładki. Wewnętrzna średnica podkładki powinna być na tyle duża, aby przejść przez trzpień śruby bez nadmiernego luzu, natomiast średnica zewnętrzna powinna być dostosowana do rozłożonego obciążenia. Standardowe podkładki DIN 125 nadają się do większości zastosowań, ale zastosowania wymagające dużych obciążeń lub zastosowania konstrukcyjne mogą wymagać podkładek wielkoseryjnych o znacznie większej średnicy zewnętrznej. Na koniec należy zawsze stosować prawidłowy moment dokręcania za pomocą skalibrowanego klucza dynamometrycznego — nadmierne dokręcenie elementów złącznych ze stali nierdzewnej grozi zatarciem i zerwaniem gwintu, natomiast niedostateczne dokręcenie powoduje poluzowanie pod wpływem wibracji lub obciążeń dynamicznych.

Porównanie gatunków elementów złącznych ze stali nierdzewnej: 304 vs 316 vs A2 vs A4

Oznaczenia gatunków elementów złącznych ze stali nierdzewnej mogą być mylące, szczególnie dlatego, że ten sam materiał jest określany pod różnymi nazwami w różnych normach. Nierma ISO 3506 klasyfikuje elementy złączne ze stali nierdzewnej jako A2 (odpowiednik 304) i A4 (odpowiednik 316), przy czym klasy właściwości 50, 70 i 80 wskazują poziomy wytrzymałości na rozciąganie. Niermy amerykańskie zazwyczaj odnoszą się bezpośrednio do gatunków stopów AISI (304, 316). Zrozumienie tych równoważności pozwala uniknąć kosztownych błędów w specyfikacji.

W przypadku większości zastosowań w budownictwie komercyjnym i inżynierii ogólnej łączniki A2-70 (304) zapewniają doskonałą równowagę odporności na korozję, wytrzymałości i opłacalności. W środowiskach narażonych na działanie słonej wody, kwaśnych chemikaliów lub chlorowanej wody – takich jak otoczenie basenów, platformy wiertnicze lub zakłady farmaceutyczne – należy zawsze wybierać A4-70 lub A4-80 (316). Stosowanie łączników A2 w środowisku bogatym w chlorki spowoduje korozję wżerową i ostatecznie uszkodzenie złącza, niezależnie od tego, jak dobrze zmontowane są komponenty.

Konserwacja i kontrola zespołów elementów złącznych ze stali nierdzewnej

Jedną z zalet elementów złącznych ze stali nierdzewnej są ich niskie wymagania konserwacyjne w porównaniu z platerowanymi lub malowanymi alternatywami ze stali węglowej. Jednakże „niskie koszty utrzymania” nie oznaczają „zero konserwacji”. Okresowa kontrola jest niezbędna, szczególnie w zastosowaniach konstrukcyjnych, krytycznych dla bezpieczeństwa lub wymagających wysokich wibracji. Kontrola wzrokowa powinna wykryć oznaki rdzy powierzchniowej (które mogą wskazywać na zanieczyszczenie pobliskimi narzędziami ze stali węglowej lub cząstkami osadzonymi w powierzchni), korozję szczelinową w szczelnych połączeniach oraz wszelkie widoczne pęknięcia lub deformacje pod łbem śruby lub nakrętką.

Jeśli na zdrowym łączniku ze stali nierdzewnej pojawią się plamy rdzy, często jest to spowodowane zanieczyszczeniem wolnym żelazem z narzędzi ze stali węglowej, pyłem szlifierskim lub kontaktem z powierzchniami ze stali węglowej. Można temu zaradzić poprzez pasywację – czyszczenie roztworem kwasu cytrynowego lub azotowego, który usuwa zanieczyszczenia żelazem i przywraca ochronną warstwę tlenku. W przypadku zespołów, które są okresowo demontowane, przed ponownym montażem należy zawsze dokładnie sprawdzić gwinty pod kątem uszkodzeń spowodowanych zatarciem i wymienić wszelkie elementy złączne wykazujące zdeformowane lub zatarte gwinty. Ponowne użycie zatartych elementów złącznych radykalnie zwiększa ryzyko awarii w trakcie eksploatacji i zerwania gwintu.

W przypadku zastosowań narażonych na drgania zaleca się sprawdzenie momentu obrotowego po pierwszym okresie użytkowania, ponieważ elementy złączne ze stali nierdzewnej mogą ulec lekkiemu rozluźnieniu (osadzeniu) na styku złącza we wczesnym okresie użytkowania. Ponowne dokręcenie do określonej wartości po 24–48 godzinach pracy zapewnia prawidłowe zamocowanie złącza. W przypadku instalacji stałych, które nie będą regularnie sprawdzane, rozważ użycie środków do zabezpieczania gwintów przeznaczonych do stali nierdzewnej lub zainwestuj w mechaniczne elementy zabezpieczające, takie jak nakrętki z przeważającym momentem obrotowym, aby utrzymać obciążenie zacisku w dłuższej perspektywie.
